ZKC型重型框鏈除渣機

所屬分類：

煤粉爐水浸式除渣系統

m3

聯系我們

產品詳情

　　概述：

　　框鏈除渣機適用于小熱電廠、小區集中供熱或類似情況的燃煤蒸汽、熱水鍋爐房灰渣的連續清除，適合于多臺鍋爐串聯聯合除渣。本設備既可用于要求水封的不能向爐膛漏風的濕式除渣，也可與冷渣機配套用循環流化床鍋爐的干式除渣。

　　型式：

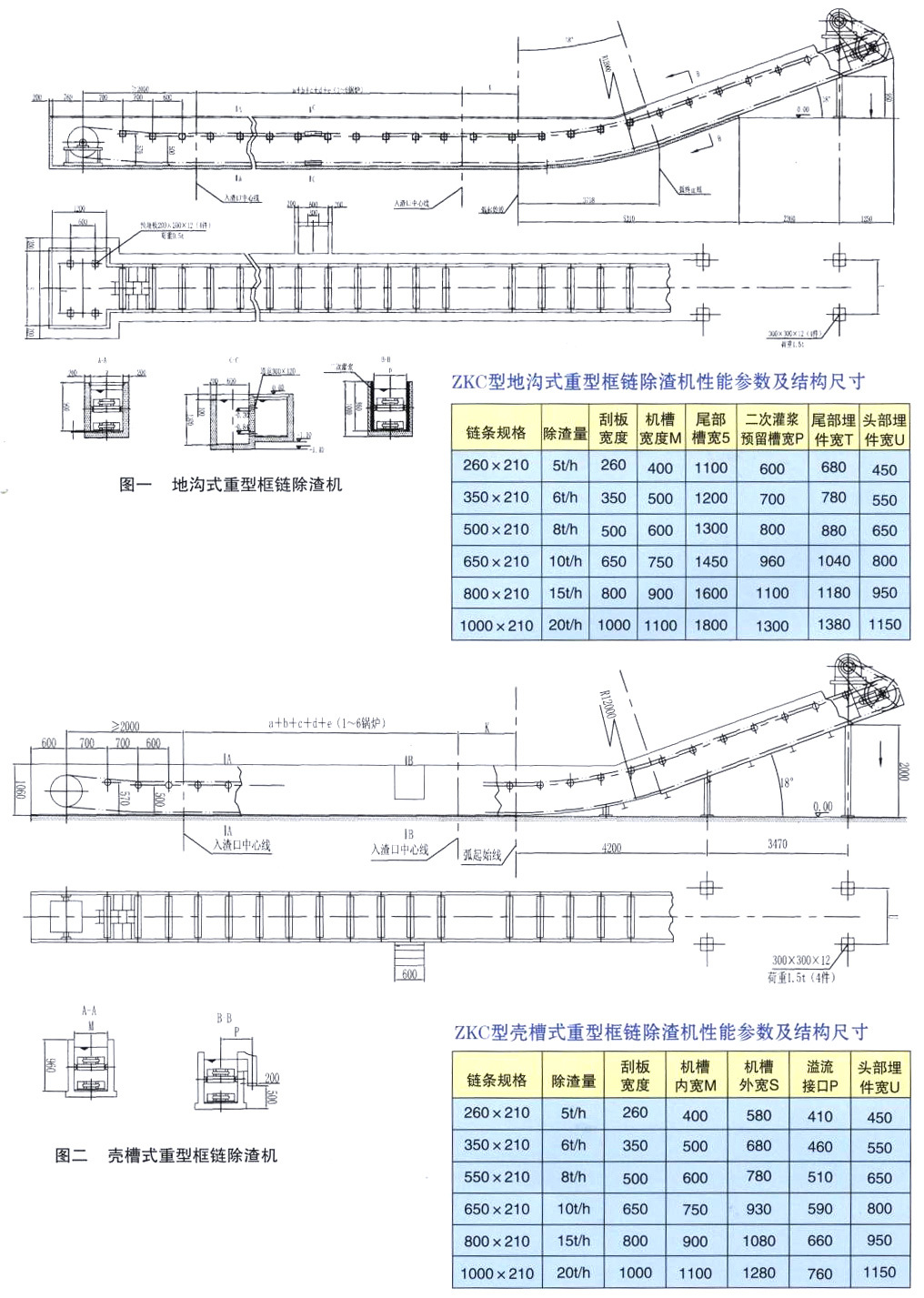

　　框鏈除渣機按機殼型式分圖一所示地溝式（即混凝土槽式）、圖二所示殼槽式（即鋼機殼式）兩種型式。按頭部卸料高度不同分低位卸料及高位卸料兩種型式，圖一及圖二分別為地溝及槽殼兩種結構形式的低位卸料方式的標準設計。

　　框鏈除渣機所用電機分定速、變速兩種。其中變速電機分電磁調速電機、變頻調整電機兩種。

　　結構特點：

　　框鏈除渣機是一種連續工作的爐渣輸送設備，由驅動機構、拖動機構、尾輪轉向機構、渣槽、鏈條及托輥等組成。

　　驅動機構由電機、擺線針輪減速機、主動鏈輪及張緊滑座等組成。驅動機構為背負式，整機受力好，安裝調整方便。拖動鏈輪齒板為可拆卸式機構，更換方便。鏈條鏈節有基鏈、帶翅鏈兩種。ZKC-260型框鏈除渣機只有基鏈，ZKC-350框鏈除渣機及以上規格鏈節為二節基鏈加一節帶翅鏈節組成。

　　機槽底部襯砌耐磨、耐蝕玄武巖鑄石板，可大大提高機殼的使用壽命，也可降低框鏈的磨損。

　　設備選用及訂貨：

　　根據渣量大小，按圖一及圖二附表選用規格相匹配的除渣機。

　　圖一及圖二所示卸料高度過渡弧半徑大小及斜升段高度分別為兩種機殼型式的標準設計。根據鍋爐房周圍條件選擇除渣機卸料方式、過渡弧半徑大小及斜升段高度。過渡弧半徑R以大于8米為宜，斜升段高度最佳為20°

　　以內。濕式除渣時推薦采用長的傾斜段、大的提升高度，利用輸渣機傾斜段的脫水效果，使灰渣裝運時更有利于環境衛生。輸渣機將灰渣直接輸送到渣倉并進行二次脫水，效果更好。

　　訂貨時，除對以上條款進行選擇確定外，還應提供圖一及圖二所示的鍋爐排渣口間距a、b、c、d、e……，及過渡弧起始線的定位尺寸k。我公司可攬本系統設備的現場測量及設計選型工作，并可提供非標設計的設備及與本系統設備有關的配套設備。
